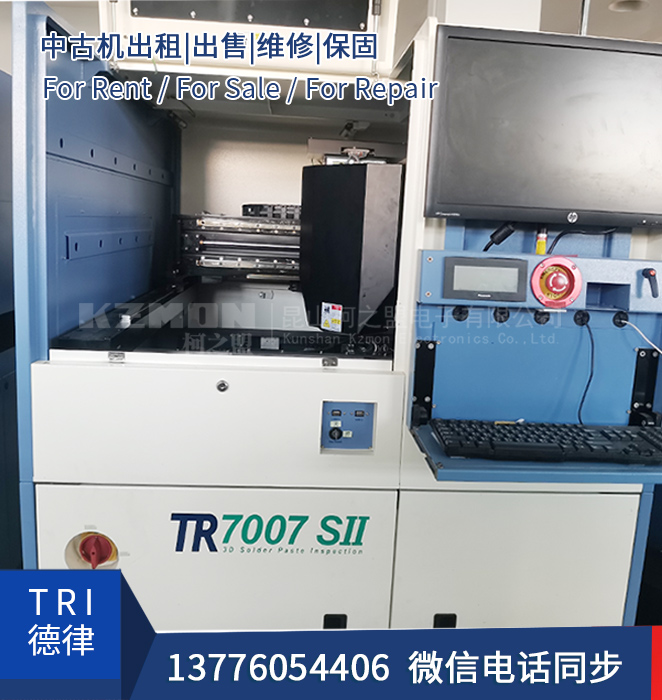

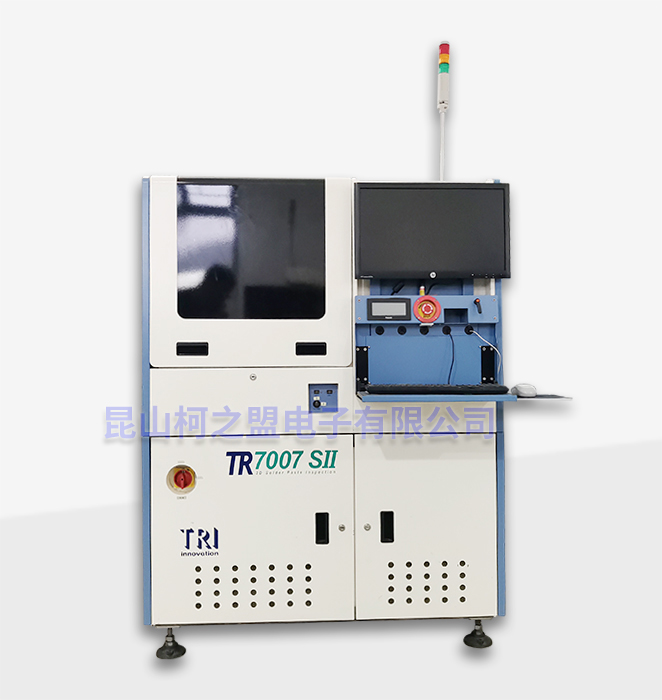

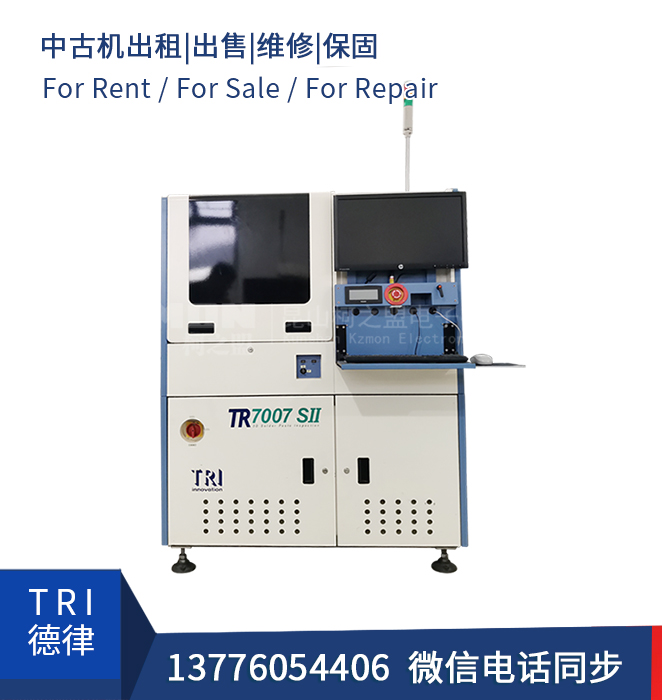

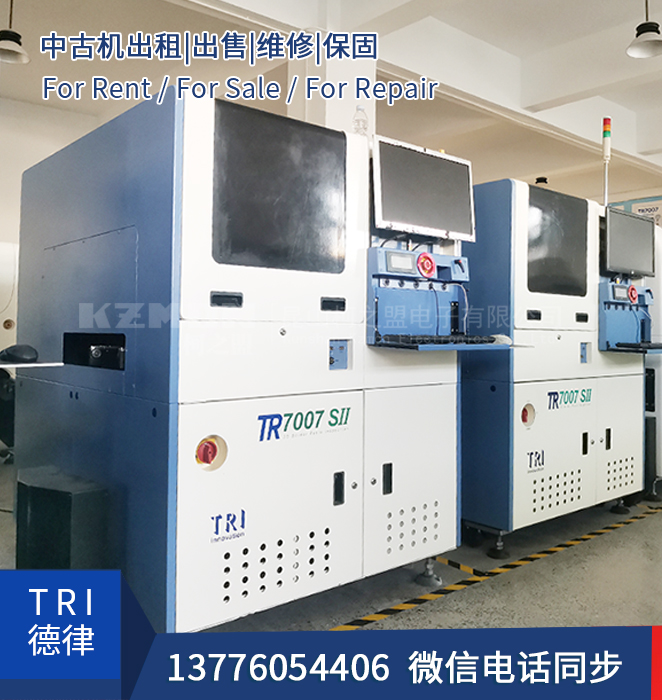

德律 TR7007 SII

年份:2014
類別:TR7007系列
品牌:德律
型號:TR7007 SII
區域:昆山
保固:整機保固3個月,重要部件保固1年。
TR7007 SII是產業快速的錫膏印刷檢測機,檢測速度高達200 cm2/sec。精度高的在線型無陰影的錫膏印刷檢測解決方案提供全3D檢測,分辨率包含15 μm or 10 μm并具備精度高的線型馬達平臺。此系統的特點包括closed loop function、強化的2D成像技術、自動板彎補償功能與條紋光掃描技術。此系列亦有雙軌架構之機型,在不增加機臺落地空間下,大幅提升了生產線的產能。
產品介紹

本公司銷售的德律設備均為二手設備,成色好,性能穩定。服務工程人員均在原廠有5年以上工作經驗,出貨前,我們會整體檢測,demo1-2個工作日再發貨。

出租設備,服務保養,升級保固,均為我司工程人員處理;

出售設備整機保固3個月,部分重要部件保固1年,若出保,我司配件備貨充足,可提供緊急維修。


買機/租機熱線:13776054406(手機/微信號)賈先生



特性:

? 業界快速的錫膏印刷檢測機

? 無陰影條紋光檢測技術

? 光學分辨率提供10 μm 及 15 μm 兩種選擇

? X-Y table線性馬達可提供無震動準確檢測


規格參數:


光學系統
成像方法 動態成像
相機 4 Mpix
成像分辨率 10 μm 或 15 μm(出廠設置)
照明 RGB LED
3D 技術 2 向條紋圖案
視場 4 Mpix@ 10 μm:20 x 20 mm
4 Mpix@ 15 μm:30 x 30 mm
檢驗性能
成像速度 4 Mpix@10 μm:90 平方厘米/秒
4 Mpix@ 15 μm:200 平方厘米/秒
高度分辨率 0.4 μm
最大限度焊料高度 @10 微米 :420 μm
@ 15 微米:385 微米
運動表和控制
X 軸控制 直線電機和帶基于 DSP 的控制器的線性標尺
Y軸控制 滾珠絲桿+交流伺服控制器
Z軸控制 滾珠絲桿+交流伺服控制器
X-Y 軸分辨率 0.5 μm
Z 軸分辨率 1 μm
可測尺寸
最大 PCB 尺寸 TR7007 SII:510 x 460 毫米
TR7007LL SII:850 x 610 毫米
PCB 厚度 0.6-5 毫米
最大 PCB 重量 TR7007 SII:3 公斤
TR7007LL SII:5 公斤
頂部間隙 40 毫米
底部間隙 40 毫米
邊緣間隙 3 毫米
輸送機高度 880 – 920 mm

* SMEMA 兼容
檢查功能
缺陷 糊料不足
過度粘貼
形狀畸形
缺少粘貼和橋接
測量 高度
區域
體積
抵消
外觀
寬x深x高 TR7007 SII:1220 x 1663 x 1620毫米
TR7007LL SII:1600 x 1813 x 1637 毫米

注:不包括信號塔,信號塔高度520mm
重量 TR7007 SII:920 公斤
TR7007LL SII:1117 公斤
